宁夏欧版鄂式破碎机:锤式破碎机工作原理和构造

阅读量: 787

时间: 2021.07.08 11.45.52

来源: www.lyzlzg.com

作者: 众瓴重工

  宁夏欧版鄂式破碎机 破碎机的主轴上安装了几排挂锤体。销轴贯穿其周围的销孔,锤子通过销轴铰接到每排挂锤体之间,锤子磨损后可以更换工作面。挂锤体上有两个困难的销孔。从销孔到旋转轴心的距离不同,用于调整锤子和炉箅子之间的距离。

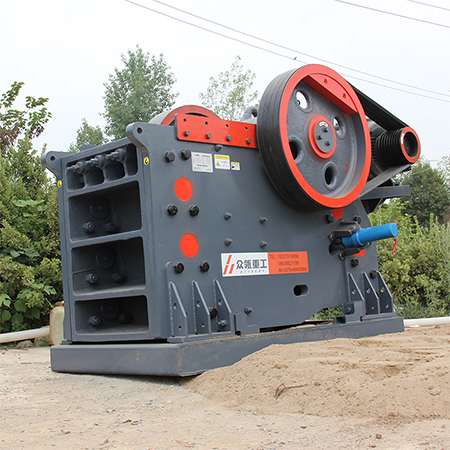

宁夏欧版鄂式破碎机

  宁夏颚式破碎机 为了防止挂锤体和锤子的铂向移动,用压紧锤和锁紧螺母固定在挂锤体的两端。转动两端支撑在滚动轴承上,轴承用螺栓固定在外壳上。主轴和电机由弹性联轴器直接连接。


  宁夏鄂破 圆弧状的排出筛安装在转子下面,炉子的两端安装在梁上,员工外面的炉子用压板压紧,炉子的排列方向和转子的运动方向垂直。炉子的间隙由炉子的中间突出部分形成。为了便于排出材料。炉子的间隙向下逐渐扩大,同时向转子的旋转方向倾斜。

宁夏颚式破碎机

  众瓴重工推荐锤式破碎机工作原理和构造:


  1.机壳


  锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成,通过螺栓将各部分连接为一体。上部开设进料口一个,机壳内壁全部以高锰钢衬板镶嵌,方便衬板磨损后的更换。下机体采用碳素结构钢板焊接而成,为了两侧安放轴承支持转子,特采用高锰钢焊接了轴承支座。机壳的下部可以直接用地脚螺栓在混凝土上固定,机壳的后上盖、左侧壁和右侧壁也全部采用碳素结构钢板焊接而成。机壳和轴之间没有防护措施漏灰现象十分严重,为了防止漏灰,机壳的任一部位与轴接触的地方全部设有轴封。为了方便检修、调整更换篦条和锤头,下机体、两侧壁都开有检修孔。


  2.衬板和打击板


  锤式破碎机通过锤头高速捶打矿石,瞬间内矿石具有的速度和动能,为了防止机架的磨损,在机架的内壁用锰钢做衬板,打击板采用高猛钢铸造淬火经过强化处理,保证了衬板和打击板优越的耐磨性和耐冲击性。由于锤式破碎机工作环境恶劣,所以锤式破碎机的质量决定着其使用寿命,锤式破碎机的质量是由其组成部件的材质决定的。

宁夏鄂破

  3.锤头


  锤头是锤式破碎机重要的工作部件。其中锤头的质量、形状和材质决定着锤式破碎机的生产能力,锤头动能的大小与锤头的重量是成正比的,锤头越重,动能越大,破碎的效率越高,锤头重量种类齐全,小锤头15公斤,大锤头可达298公斤,多种锤头重量可以根据客户需求为其定制,锤头采用新型多元素高铬锰钢复合铸造,其使用寿命是一般锤头的数倍。


  4.主轴


  主轴是锤式破碎机支撑转子的主要的部件,转子、锤头的重量、冲击力都由其承受,所以主轴的材质需要具有较高的韧性和强度,主轴的材质采用合金钢,通过超声波探伤来加工进行调质处理。2.2锤盘 锤式破碎机的锤盘是用来悬挂锤头的,在锤式破碎机的运转中,锤盘不可避免的要受到矿石的冲击和磨擦,所以锤盘要要求其具有一定的耐磨性,锤盘及锤孔采用高猛钢渗碳热处理来提高了其耐磨性。


  5.转子


  转子是锤式破碎机的主要工作部位,转子由主轴、锤盘、销轴、锤头等组成,圆盘上均匀开有分布的销孔,用销轴悬挂锤头,为了防止圆盘和锤头的轴向窜动,用锁紧螺母在销轴两端固定。转子支承在两个滚动轴承上,轴承通过螺栓固定在下机体的支座上,还有两个定位销钉固定在轴承的距上。为了使转子在运动中存储一定的动能,用来减小电机的尖峰负荷和减轻锤头的磨损,特意在主轴的一端装有飞轮。
