宁夏欧版鄂式破碎机:简述反击式破碎机构造

阅读量: 1347

时间: 2021.07.08 10.58.21

来源: www.lyzlzg.com

作者: 众瓴重工

  宁夏欧版鄂式破碎机 反击板的一端用活链悬挂在外壳上,另一端用调节螺栓固定位置。当大块材料或难碎物体夹在转子和反击板之间的间隙中时,反击板受到较大压力,反击后移动。

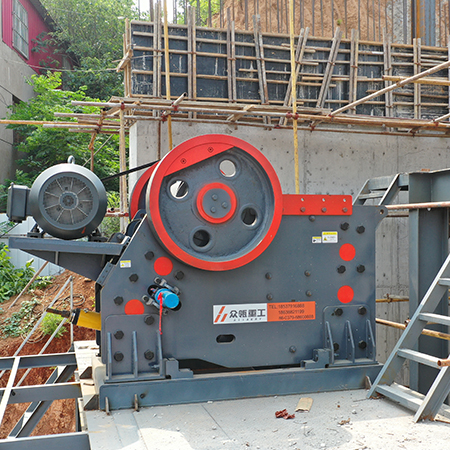

宁夏欧版鄂式破碎机

  众瓴重工推荐简述反击式破碎机构造:


  1、零件组成


  宁夏颚式破碎机 反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

宁夏颚式破碎机

  2、板锤


  宁夏鄂破 板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,一般为长条形。


  3、压紧块


  本零件广泛应用于各类矿山机械上,材质优,性能稳,可根据不同要求制作。负荷试运转完成后,应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构,机构采用了气缸驱动,连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。

宁夏鄂破

  4、方钢


  方钢呈方形,可以分为有缝和无缝。有缝方钢是由钢板焊接在一起,做成方形钢管。无缝方钢是由无缝钢管改拔而制的。其抗压能力远远大于有缝方管。反击破方钢起到不让料从前方排出的作用;反击破严格执行热处理工艺,使用耐磨件强度高,关键部件采用托林顿轴承等国家出口免检产品,设备一次性投资,效益高。


  5、反击板


  反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。


  反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得较佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。


  反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。


  反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。


  6、锤式破碎机

  锤式破碎机是以冲击形式破碎物料的一种设备,分单转子和双转子两种形式。是直接将粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料,如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。式破碎机箱体、转子、锤头、反击衬板、筛板等组成。
